Sonderwerkzeuge


VHM-Formreibahle, Nenn-Ø 2,5 mm, Formstufen mit radialem Einstich ≤ 0,01, 4 Schneiden ungleiche Teilung.

VHM-Stufenbohrreibahle mit Senkstufe, Nenn-Ø 7,99 mm, Toleranz: ± 1μm, Bohrstufe mit 2 Schneiden, Reibstufe mit 4 Schneiden.

VHM-Konusreibahle, Nenn-Ø 7,5 mm, Winkeltoleranz: ± 0°5´, rechtsschneidend, linksspiralig, 5 Schneiden.

VHM-Stufenreibahlen mit seitlichem IK-Austritt, Nenn-Ø 8,21 mm, Toleranz: -3 μm, 6 Schneiden ungleiche Teilung, rechtsschneidend, linksspiralig.


Sonderwerkzeuge

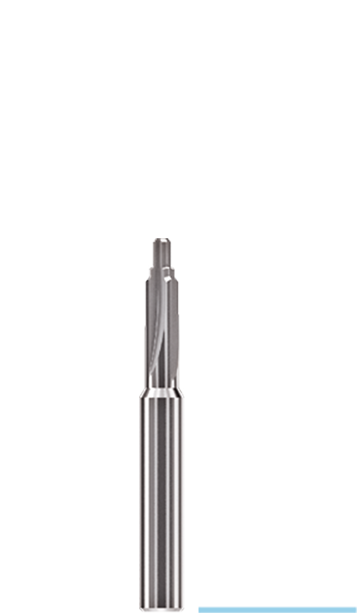

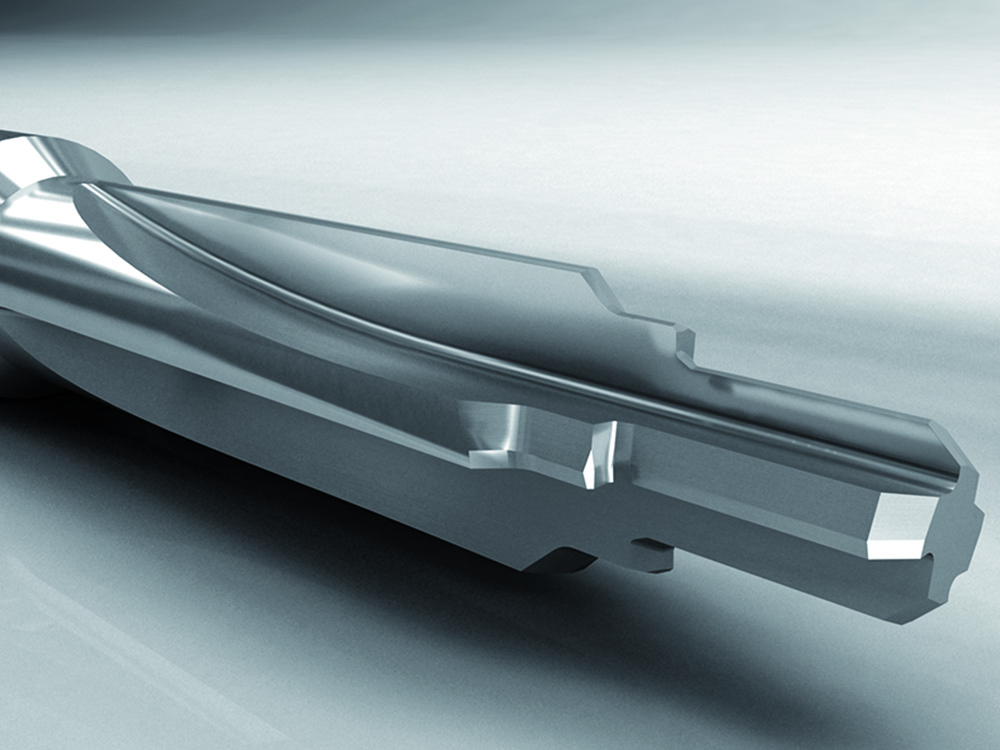

VHM-Formreibahle, Nenn-Ø 2,5 mm,
Formstufen mit radialem Einstich ≤ 0,01,
4 Schneiden ungleiche Teilung.

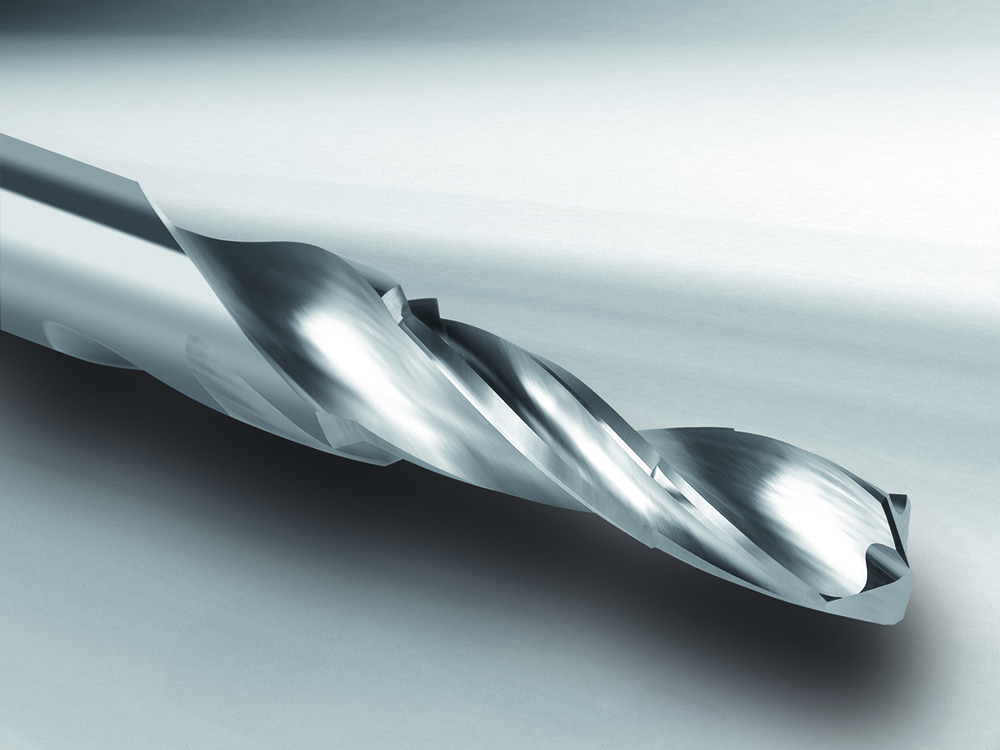

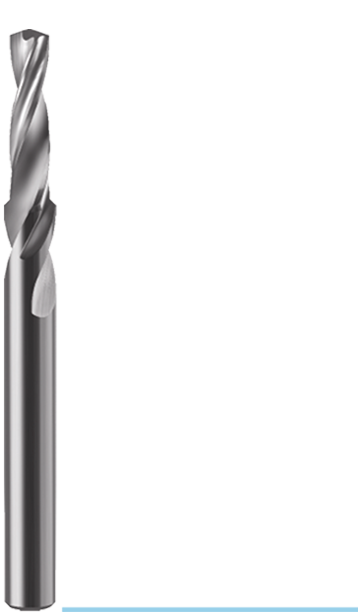

VHM-Stufenbohrreibahle mit Senkstufe,
Nenn-Ø 7,99 mm, Toleranz: ± 1 μm, Bohrstufe mit 2 Schneiden,
Reibstufe mit 4 Schneiden.

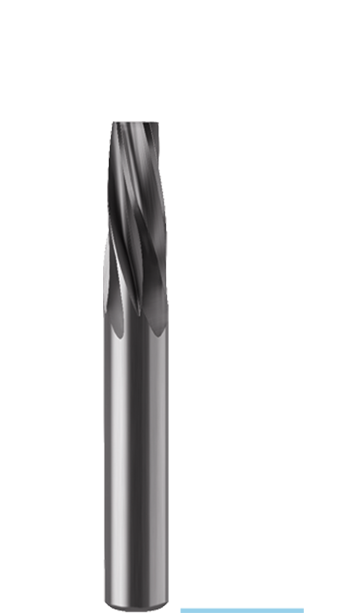

VHM-Konusreibahle, Nenn-Ø 7,5 mm,
Winkeltoleranz: ± 0°5´, rechtsschneidend,
linksspiralig, 5 Schneiden.

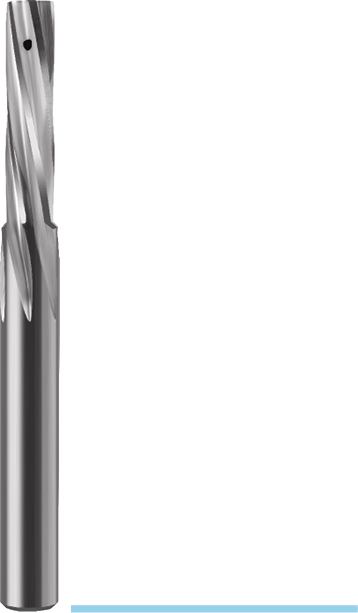

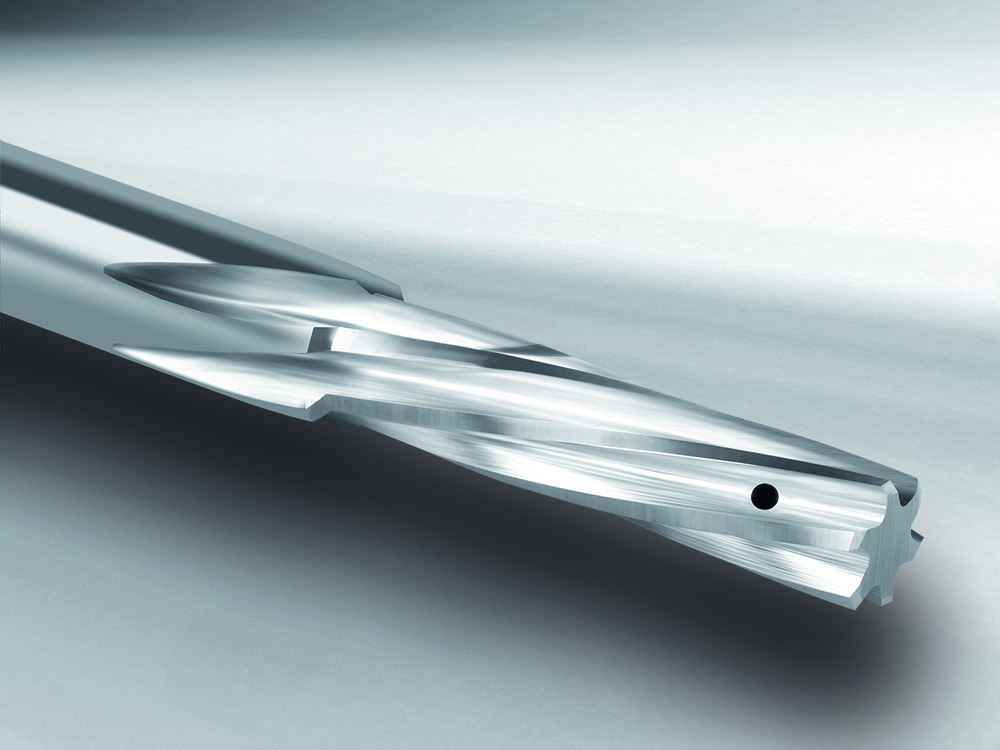

VHM-Stufenreibahle mit seitlichem
IK-Austritt,
Nenn-Ø 8,21 mm, Toleranz: -3 μm,
6 Schneiden ungleiche Teilung,
rechtsschneidend, linksspiralig.

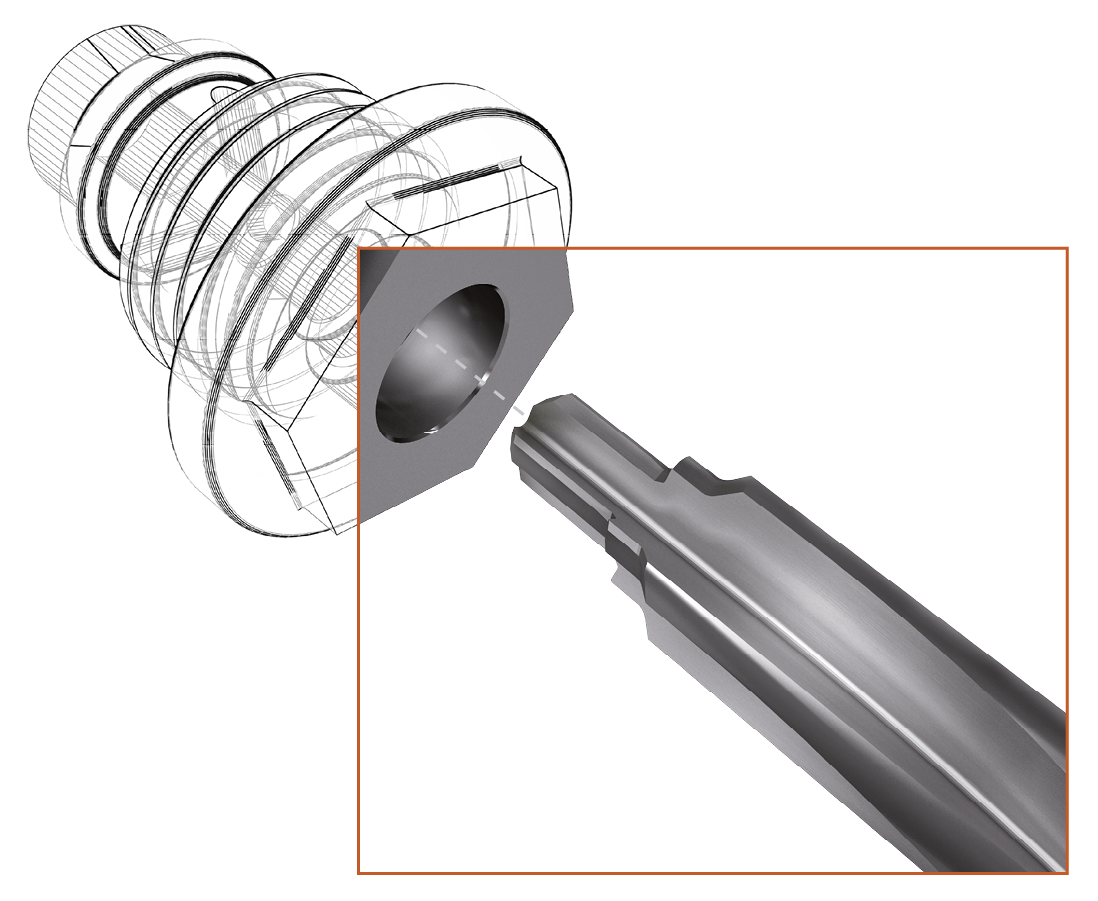

Beim Reiben handelt es sich um eine Feinbearbeitung von Bohrungen, durch die sowohl die Toleranz als auch die Rundheit prozesssicher gefertigt werden. Unser Fertigungsspektrum umfasst Form- und Stufenreibahlen, sowie Bohrreibahlen, Automatenreibahlen und Maschinenreibahlen ab einem Nenndurchmesser von 0,3 mm. Diese fertigen wir je nach Anforderung rechts- oder linksschneidend in gerader, rechts- oder linksspiraliger Nutenform.

In Abhängigkeit des Schneiddurchmessers und dem zu bearbeitenden Material wird die Anzahl der Schneiden individuell festgelegt. Diese können sowohl mit gleicher als auch mit ungleicher Teilung ausgeführt werden. Bei inliegender Kühlmittelzuführung werden die Austrittspositionen auf die Bearbeitungsaufgabe abgestimmt.
